卫生级安全阀

所属分类：卫生级安全阀

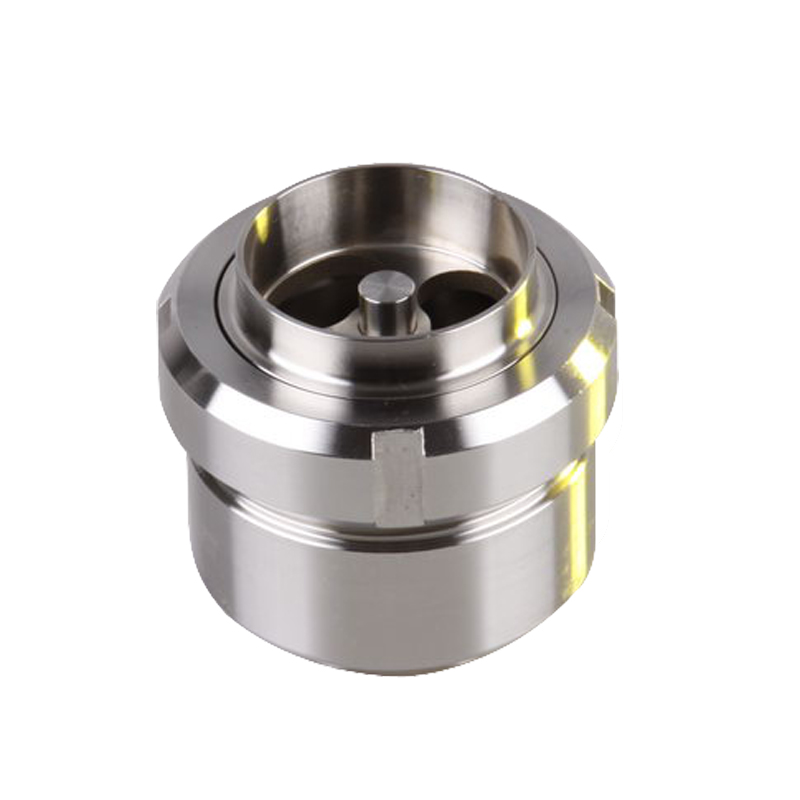

AQ3系列卫生级安全阀是卫生级不锈钢阀门，它的an全设计使得它能保护设备，所以它安装在排放压力的回路，对管路、泵、装置、储罐等起an全保护作用。广泛应用于食品、饮料、乳制品、制药、啤酒等行业。

0577-86999096

产品介绍

查看卫生级安全阀厂家其他热门产品：卫生级球阀、卫生级蝶阀、卫生级管件、卫生级隔膜阀

工作原理

AQ3系列卫生级安全阀是通过调整弹簧的压紧螺母来校准一个特定压力。校准压力是为了避免设备损坏而定的压力值。在正常的的工作压力下，阀门是关闭的；当系统压力超过校准压力时，阀门打开。管道系统中的压力得到释放，从而达到对管路及设备的保护。

AQ3-1系列阀门是AQ3阀门的改进型，它增加了气动开启装置，便于对安全阀及其管路进行CIP清洗。

AQ3安全阀是一种较为特殊的阀门，在出厂时都经过了严格的校验，但为了使阀门能更切合实际运行工况，故有条件时，应尽可能现场对阀门再进行校验。

技术参数

金属材质

Material

与产品接触的部件

Contact?product?parts

304L/316L(1.4307/1.4404)?

不与产品接触的部件

non-contact?product?parts

304(1.4301)

可提供EN?10204?3.1B证书???

Provide?E?N?10204?3.1B?certificate

密封材质

Seal?material

标配?

standard

EPDM

选配?

option?

SILICONE,?PTFE,?FPM,?NBR

采用进口密封材料，所有密封材质均符合FDA?177.2600

Seal?materials?comply?with?FDA?177.2600

温度

Temperature

连续工作温度

Running?work?temperature

-20~+135℃(EPDM)

灭jun温度

Sterilization?temperature

150℃?(max20min)

压力

Pressure

校定压力

0-3bar/0-6bar/0-10bar（根据弹簧作用）

0-3bar/0-6bar/0-10bar?(According?to?the?role?of?spring)

控制气源压力

Control?air?pressure

5~8bar

表面处理

Surface?treatment

内表面处理

Internal?surface

Ra≤0.8μm

外表面处理

External?surface

喷丸处理

Grit?blasting

连接

Connection

连接标准

Connection?standard

焊接端:?DIN?11850?系列2

welded?end:?DIN?11850?series2

焊接端:?Inch管径标准

welded?end:?INCH?pipe?standard

连接方式:?焊接.螺纹.快装.?法兰等

Connection?method:?welding、thread、clamp、flange

卫生级快装阀门安装方法

1、要求拿掉法兰端两侧的保护盖，之后在卫生级球阀的阀体彻底打开后对它进行清洗和清理。

2、安装前务必按照规定信号开展整机测试，符合标准以后才可以进行上线安装。

3、在开始进行管道连接时，一定要先清洗干净管道之中所残余的残渣。

4、在安装这段时间内，不要用球阀的执行机构部分来作为起重的吊装点，防止会损坏执行机构和配件。

5、卫生级快装阀门应当把它给安装在管道的垂直方向或是平行的方向。

6、卫生级快装阀门的安装点附近的管道不能够具有低垂或承受外力的现象发生，我们可以用管道支架或支撑物去处理管线的偏离。

7、在和管道相连接以后，可以用所规定的扭矩交叉去锁紧法兰同时连接螺栓。
