卫生级蝶阀

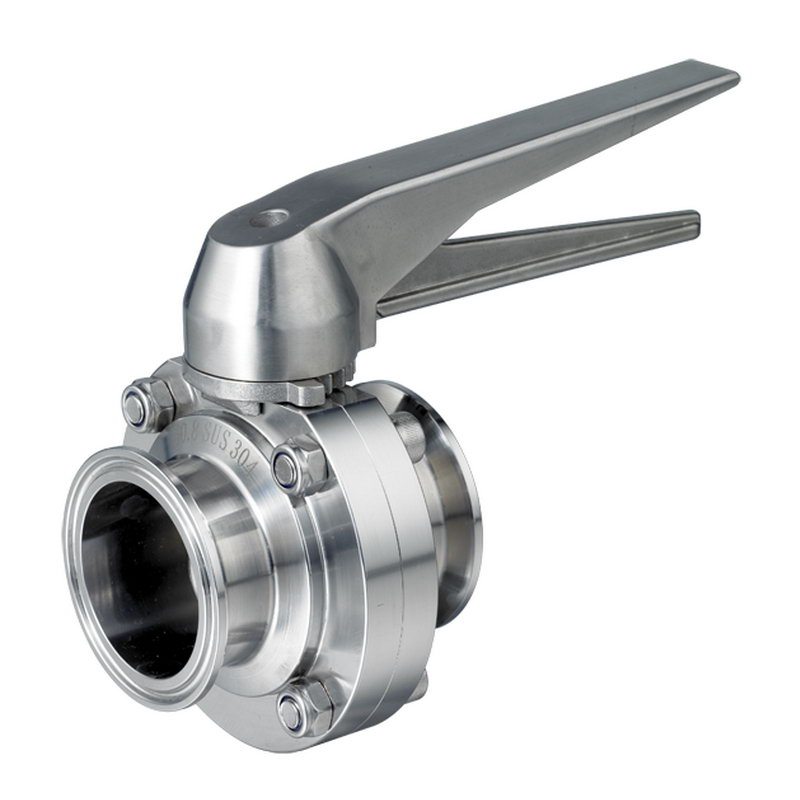

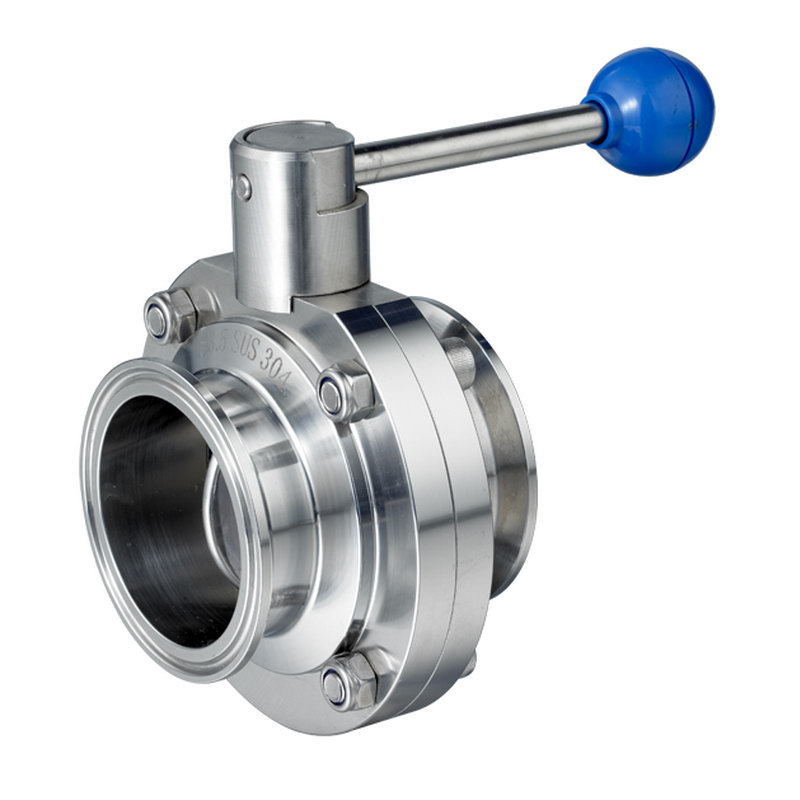

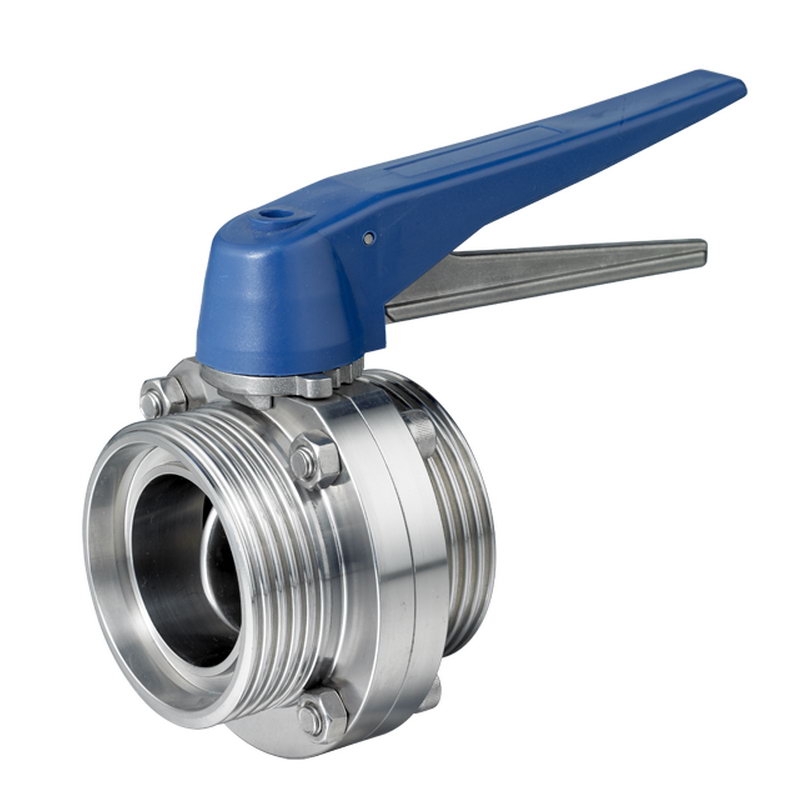

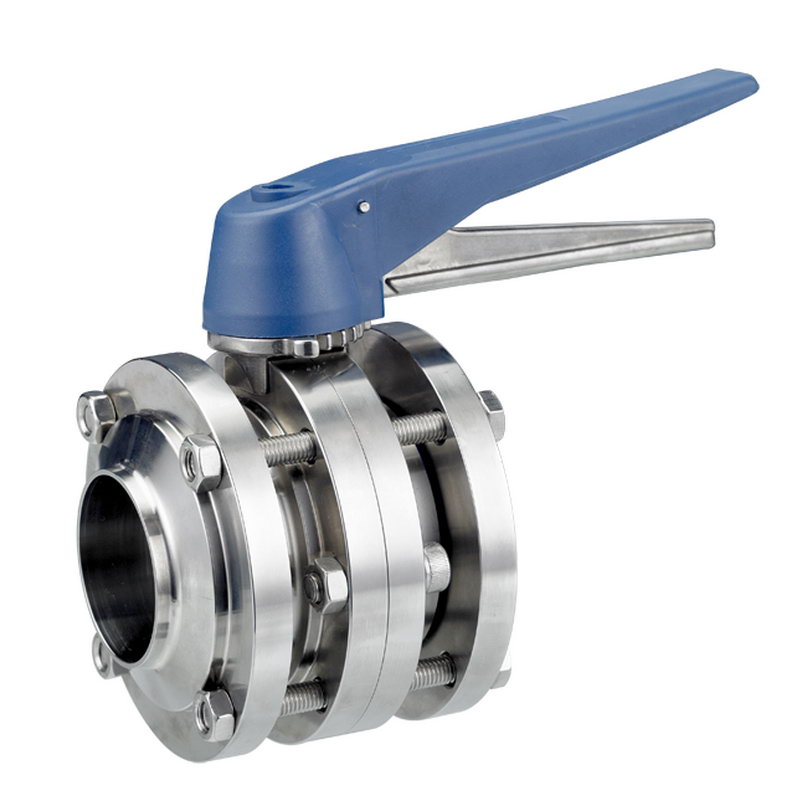

CF-NEW-卫生级蝶阀-07 CF-NEW-卫生级蝶阀-02 CF-NEW-卫生级蝶阀-03 CF-NEW-卫生级蝶阀-06 CF-NEW-卫生级蝶阀-05



卫生级蝶阀应用


一款卫生型、自动或手动操作的蝶阀,适合于不锈钢管道系统内的各类应用。

卫生级蝶阀工作原理


BV6型系列蝶阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。 执行器有三种标准款型,即常闭(NC)型,常开(NO)型和空气/空气(A/A)型。 执行器将一个活塞的轴向运动转换为阀门轴的90°旋转运动。当阀门体内的圆形蝶片接触到蝶阀的密封圈上时,执行器的扭矩增大,关闭阀门 选择不同的手动操作用的手柄可将阀门机械式锁定在开启,关闭,中间或其它的位置上。实现对流量进行调节。



卫生级蝶阀技术参数



金属材质

与产品接触的部件

304L/316L (1.4307/1.4404) 锻造

不与产品接触的部件

304(1.4301)

可提供EN 10204 3.1B证书

密封材质

标配

EPDM

选配

FPM,Silicone,NBR

采用进口密封材料,所有密封材质均符合FDA 177.2600

温度

工作温度

-20~+135℃(EPDM)

灭菌温度

150℃(MAX 20min)

压力

工作压力

0~10bar

控制气源压力

5~8bar

表面处理

内表面处理

R≤0.8μm

外表面处理

R≤1.6μm

连接

连接标准

焊接端: DIN 11850 系列0,2

焊接端: Inch管径标准

连接方式: 焊接.快装.螺纹.法兰等

选配

智能控制器

24V DC

1/2个电磁阀

位置传感器

24V DC

2只NPN或PNP位置传感器
