首页 - 卫生级隔膜阀

卫生级隔膜阀

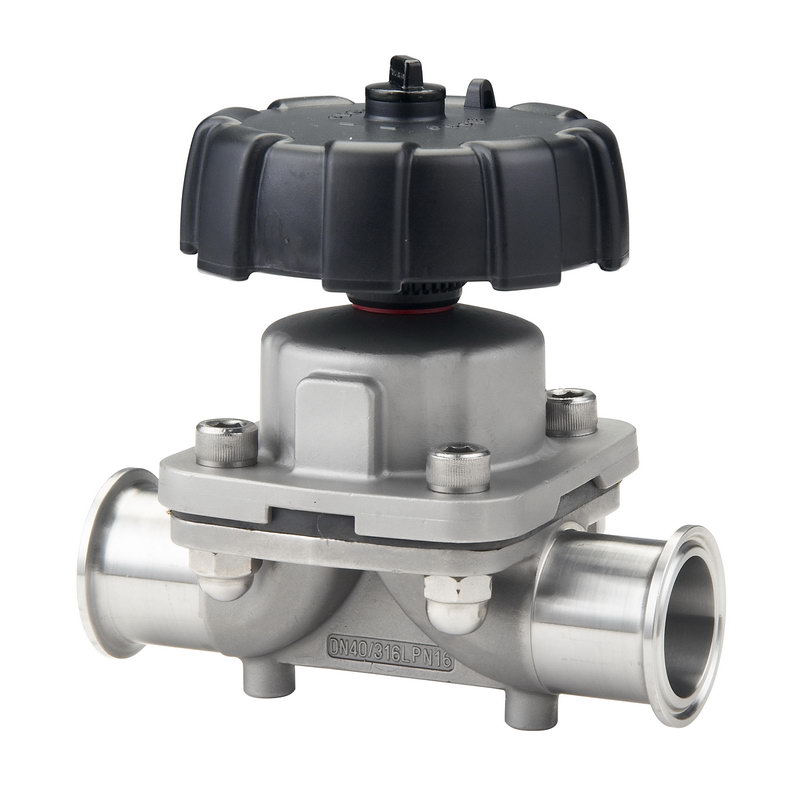

CF-NEW-卫生级隔膜阀-10 CF-NEW-卫生级隔膜阀-10

卫生级隔膜阀详细说明:


GMFCF型无菌卫生级隔膜阀既可通过一个气动头进行遥控操作,也可以通过一个手柄进行手动操作。非常适用于管道流体的控制和开/关的任务。广泛应用于卫生级的酿酒,乳制品,饮料等食品工业中以及无菌工况的制药领域。



卫生级隔膜阀工作原理
阀体和膜片的紧密配合提供阀体密封和阀座密封,确保了管道内部和外部环境完全隔绝,所以该阀门适用于无菌过程。
GMFCF型卫生级隔膜阀开启和关闭是由阀杆的上下运动来实现。当阀杆处于上位时,球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲,被迫膜片紧帖阀座区或,关闭了管道流体通向路径。
该阀门可手动操作,也可气动操作,还可以通过智能控制器控制。





金属材质

与产品接触的部件

316L(1.4404) 锻制

不与产品接触的部件

304(1.4301)

密封材质

标配

PTFE/EPDM复合膜片

选配

EPDM、Silicone、FPM
采用进口密封材料,所有密封材质均符合FDA 177.2600

温度

连续工作温度

-20~+135℃(PTFE/EPDM)

灭菌温度

150℃(Max20min)

压力

工作压力

0~10bar

控制气源压力

5~8bar

表面处理

内表面处理

Ra≤0.4μm(镜面抛光或电子抛光)

外表面处理

喷丸处理

连接

连接标准

焊接端: DIN 11866 系列1

焊接端: DIN11866系列3

连接方式: 焊接.螺纹.快装.法兰

选配

智能控制器

24V DC

1个电磁阀

位置传感器

24V DC

2只NPN或PNP位置传感器

无菌隔膜阀根据其结构特点:推荐30角度安装,有利于阀门清洗后完全排泄,不易造成液体滞留阀门内部。

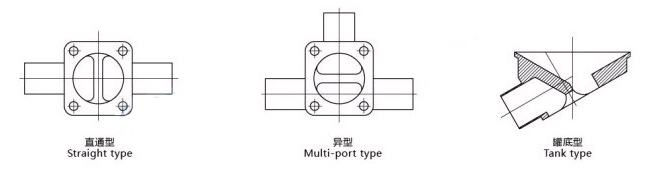

卫生级隔膜阀结构形式:

卫生级隔膜阀结构形式



可根据客户需求定做各种结构形式
